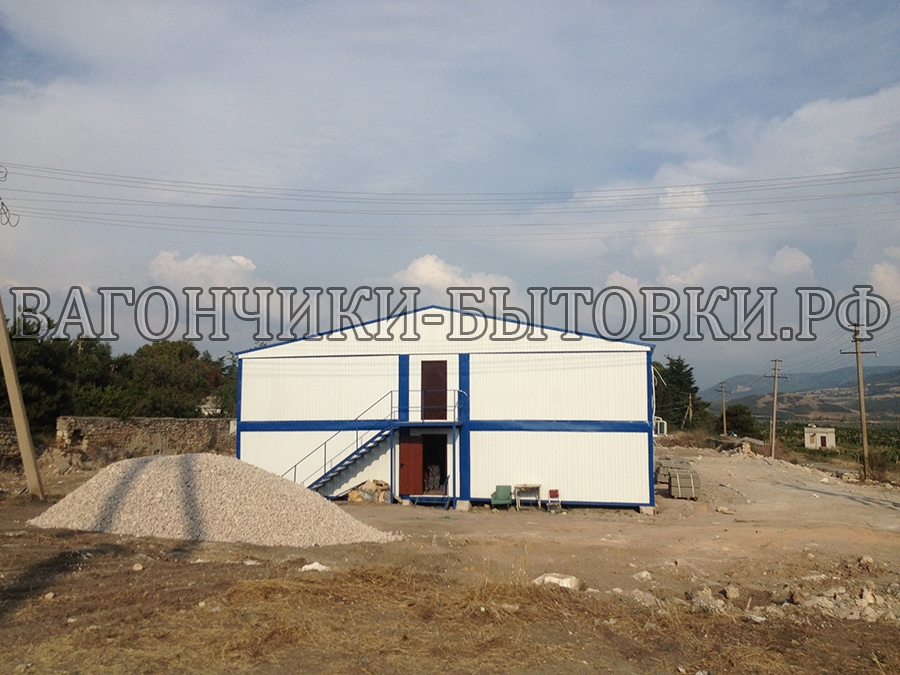

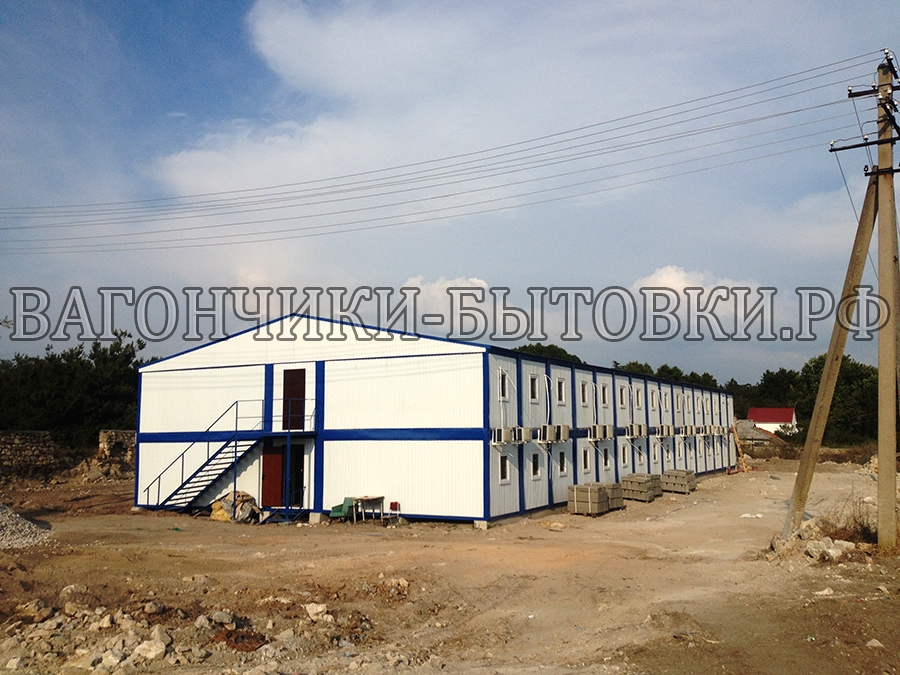

Модульное двухэтажное общежитие на 100-200 человек

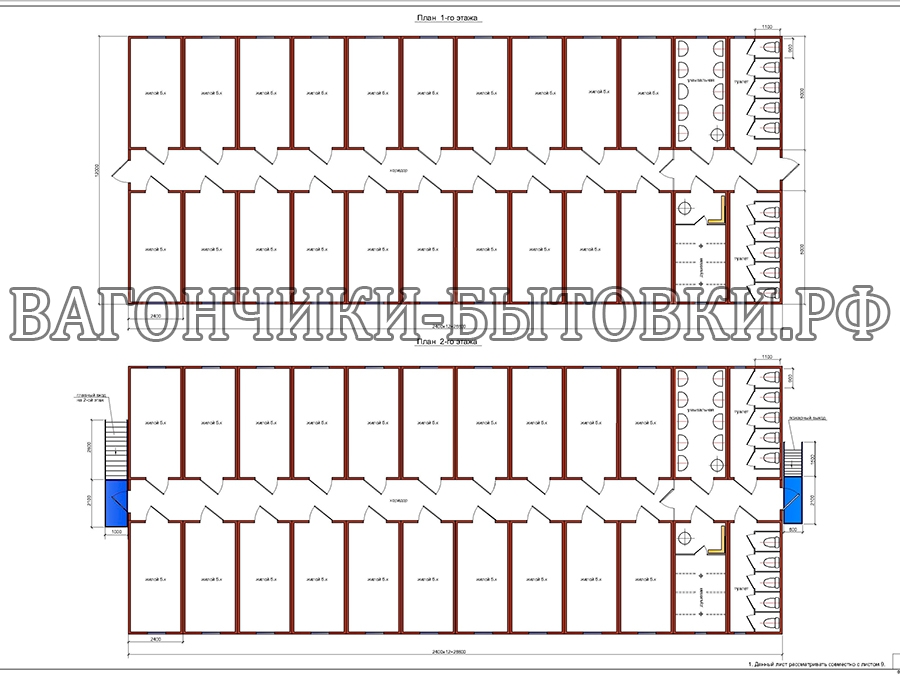

Модульное здание состоит из 64 единиц блок - контейнеров БК 6,0*2,4*2,5м.

Размеры модульного здания: Длина – 40,8м., Ширина – 14м., Высота до фронтона кровли -  5м., Высота до конька кровли – 6,5м.

Перечень блок – контейнеров по назначению:

БК «Жилой» – 54 шт.;

БК «Комендант» – 2шт.;

БК «Душевая на 8 человек» – 2 шт.;

БК «Туалет» – 2 шт.;

БК «Умывальник» – 2 шт.

Комплектация и стоимость модульного здания, описание, перечень монтажных работ:

1.Каркас: Стальной прямоугольный каркас сварного исполнения, состоящий из двух поясов: верхнего и нижнего и четырёх угловых стоек.

* верхний пояс - швеллер х/г, 100 мм;

* нижний пояс – швеллер х/г,  100 мм;

* 4 штуки вертикальные стойки  угол 75*75*5мм;

* усиление стен швеллером на обе стороны, х/г,  100 мм            .

Соединения рам со стойками сварные. Каркас обработан окрашенный ПФ-115, цвет – синий

1. Стены: вспомогательный каркас, деревянный – брус 40*100мм., Аналог сэндвич-панели, СППС (сэндвич панель поэлементной сборки) (материал сертифицирован,).

2. Наружная отделка: стен   профилированный оцинкованный лист с полимерным покрытием С-8, толщина 0,4, изготовленный из высококачественной стали, цвет белый RAL 9003.

3.Утеплитель: сертифицирован, группа горючести НГ – негорючий:

Пол - 100 мм, плотность 15 кг./м.куб. в п/э пленке;

Потолок – 100 мм, плотность 15 кг./м.куб.  в п/э пленке;

Внутренние перегородки – 50 мм в п/э пленке.

4. Внутренняя отделк:

- стены, вагонка ОСП.

- потолок, вагонка ПВХ, цвет белый;

5. Кровля: металлический лист,  плоский, сварной окрашен, 0,8мм.

6. Пароизоляция: полиэтиленовая пленка на стыке БК: Д-96,

7. Потолок: многослойная конструкция потолка укладывается и закрепляется в верхней раме каркаса с уплотнением зазоров утеплителем:

- листовая оцинкованная кровля.

- пароизоляция – п/э пленка;

- обрешетка – доска обрезная 25 мм;

- утеплитель 100 мм в п/э пленке;

- вагонка ПВХ (цвет белый).

8. Пол : многослойная конструкция пола укладывается и закрепляется в нижней раме каркаса с уплотнением зазоров утеплителем:

- стальной оцинкованный лист 0,8 мм;

- брус, лаги - размер 40х100 мм;

- утеплитель 100 мм в пленке Д-96;

- доска обрезная 25 мм;

– п/э пленка;

- ДСП 16мм.;

- линолеум.

9. Оконные блоки    - ПВХ  700х900,  однокамерный стеклопакет, поворотно-откидное открывание;

10. Дверные блоки:

- Входные в жилые комнаты: межкомнатная дверь МДФ

11. Электрика:

здание рассчитано на подключение к электрическим сетям напряжением 220/380В с глухо-заземленнойнейтралью. Проводка выполнена в наружном исполнении в ПВХ коробах. Здание имеет вводно-распределительные устройства, содержащие аппараты защиты, расположенные внутри здания в электрическом шкафу (щитке), электрическая часть включает в себя:

- электрический общий щит на один жилой блок модульного здания;

- проводка – кабель ВВГнг в ПВХ коробе;

- светильники люминисцентные;

- розетки двойная евро;

- выключатели;

Подключение от внутреннего электрощита к внешнему источнику электрического питания Заказчик осуществляет самостоятельно и за свой счет.

12. Сантехника:

- чаша Генуя с установкой в сборе, с выводом слива наружу, с разводкой воды х./г. - 10шт.;

-перегородка ПВХ с дверью ПВХ для санузла – 10 шт.

-вентилятор вытяжной - 16шт.;

-раковина керамическая с постаментом, разводка воды х./г., с выводом слива наружу – 20шт.,

-водонагреватель накопительного типа на 150 л.

-«Хаер» - 8 шт.

-душевая перегородка поликарбонат (разводка х/г воды, вывод слива) - 32шт.;

-смеситель подвесной с жесткой трубой –32шт.;

-пол сантехнический (душевая) на БК 5,0м. - 4шт.: ЦСП, полукоммерческий линолеум на клею, металлокаркас швеллер,профтруба 40х40мм., система сливных трапов.

Монтажные работы:

1. Установка блок-контейнеров на фундамент в проектном порядке,  монтаж лестниц металлических с площадкой -  2 шт. монтаж спаренных блок-контейнеров в одно помещение.

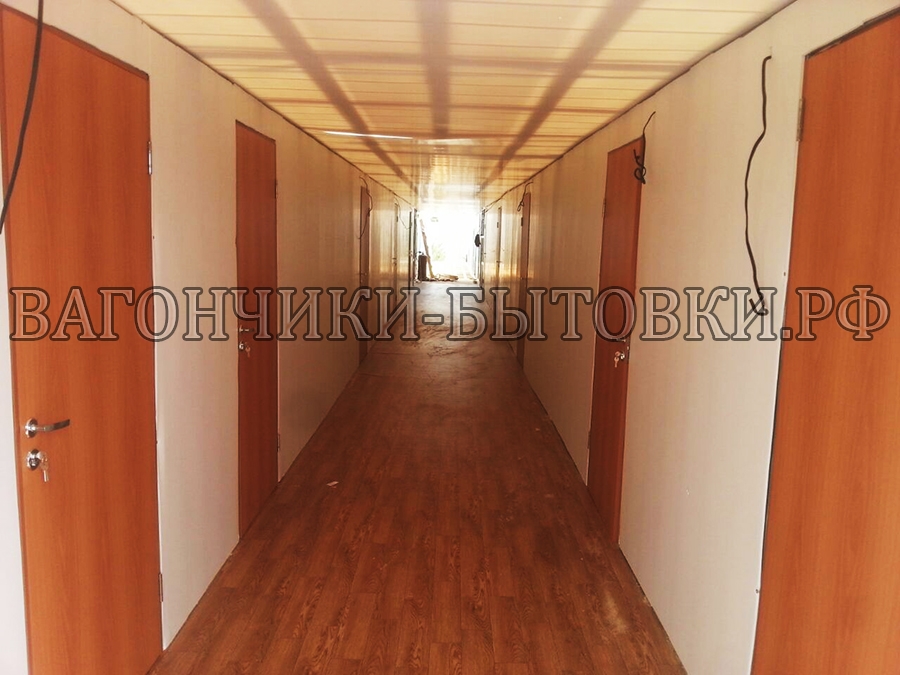

2. Устройство коридора, S ~  160м2:

 - ширина 2м., посередине разделение стеной для каждого блока;

- отделка: стены, потолок- панели ПВХ, б/ш, белые;

- пол - деревянный каркас, брус, доска, ДСП 16мм, линолеум, плинтус ПВХ;

- дверь входная металлическая в коридор Россия «Стандарт», окрашена порошковой краской (Россия), утепленная с врезным замком - 4шт.;

 - усиление каркаса коридора металлическим уголком, для монтажа бруса, швеллером для стяжки БК.

(внешнее подключение сантехники и обустройство внешних коробов для сантехники не входит в устройство коридора).

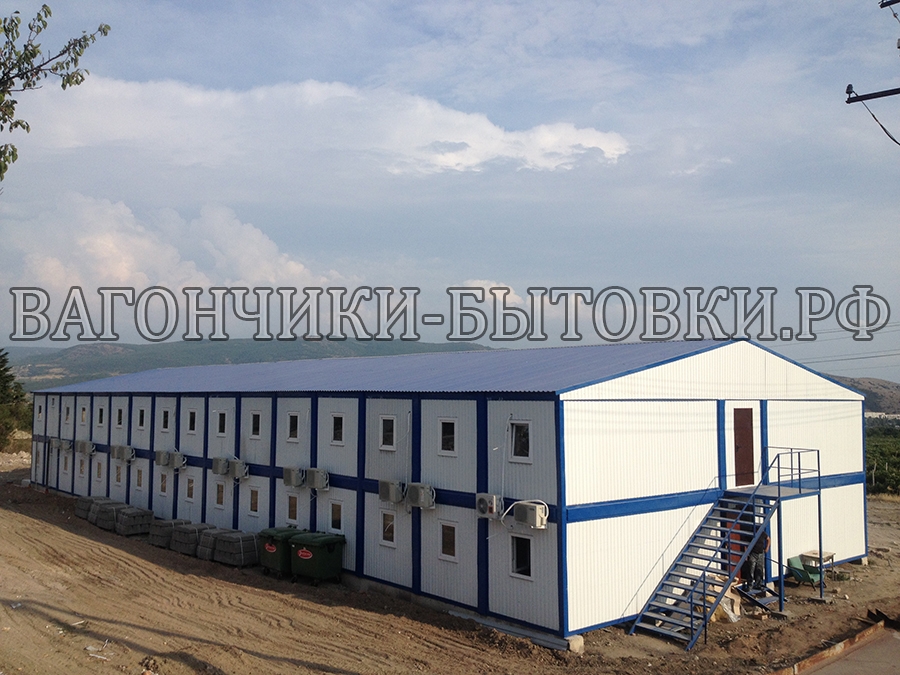

3. Кровля двухскатная, высота конька 1,5м, металлические сварные фермы, прогоны профтруба 40*40*2мм., оцинкованный проф. лист МП- 20 с полимерным покрытием, цвет – синий (RAL 5005), площадь 570 м.кв.

4. Фасонные изделия специальной формы, обеспечивающие герметичность в местах стыка (декор, дополнительная ветрозащита.)

- вертикальные стыки между БК, в т.ч. 4 угла здания

- горизонтальные стыки на торцах модульного здания

5. Соединение блок-контейнеров в единую электрическую сеть  с установкой 4-х штук общих вводных щитов, по 4 на этаж. (без подключения к уличному щиту Заказчика или электролинии).

6. Соединение сантехнических БК между собой.
